北京瑞驰四方汽车技术有限责任公司
16度电(51.2V314Ah)锂离子储能柜
16度电(51.2V314Ah)锂离子储能柜 产品信息
Product model:
RABJ_VW_Magotan_01
Model Year:
2026
Brand:
rafavi
Model:
-
Features
一、产品概述
本产品为 rafavi 品牌 16S-51.2V314Ah 锂离子可充电电池组，适用于各类储能应用场景，电池内部搭载专业保护板与 BMS 电池管理系统，可实时监控运行状态，提供多重安全保护，保障电池充放电安全与使用寿命。

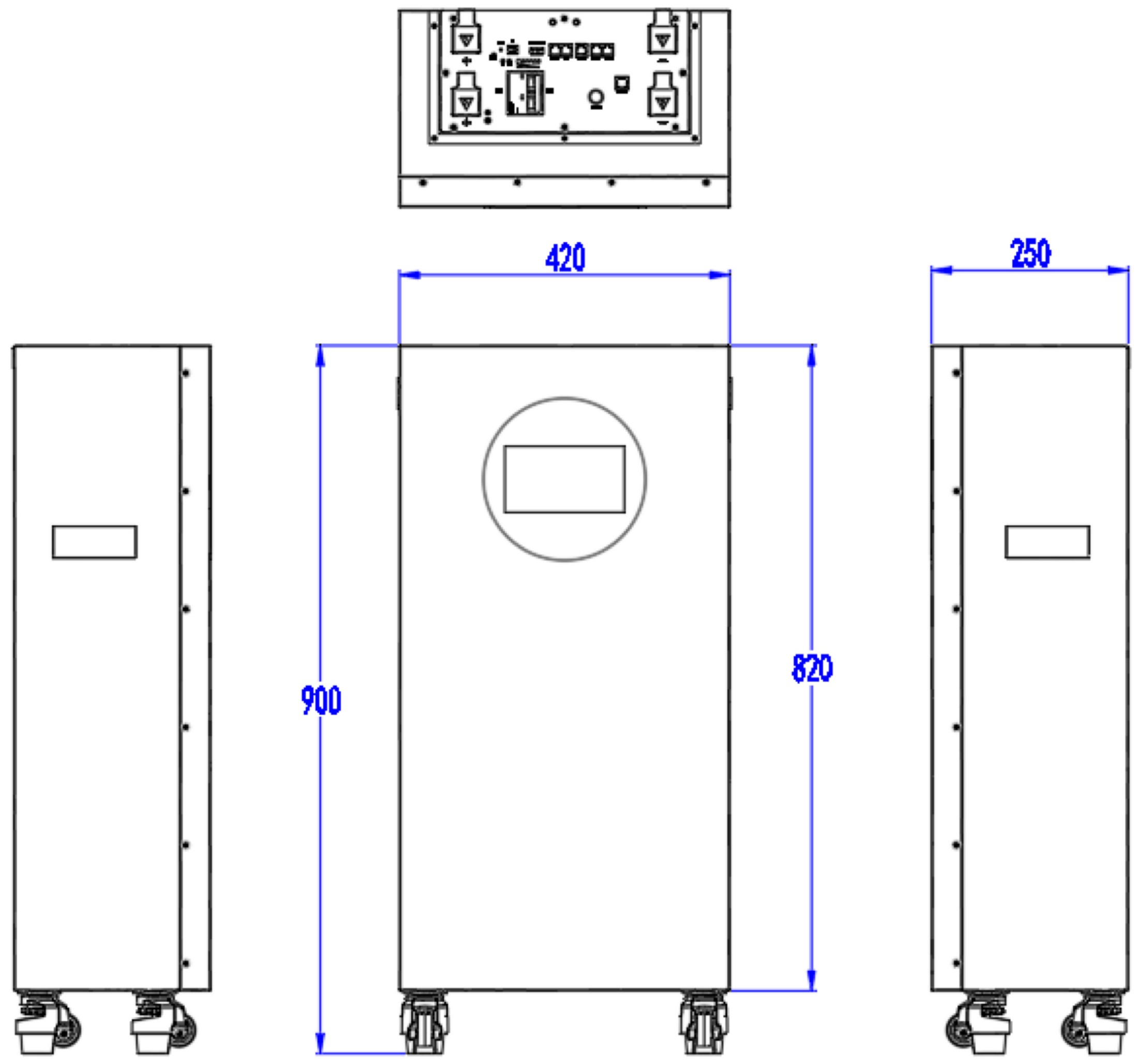

二、核心尺寸与外观参数
- 外形尺寸：900420250mm（长宽高）
- 外壳材质：SPCC，默认白色，颜色、LOGO 支持客户定制
- 接线端子：正负极默认 M8 储能接线端子，支持定制
- 配套连接线：默认配 1.0 米功率连接线 + 1.5 米通信连接线，不配并机线，连接线支持定制
- 产品重量：约 120kg（以实际重量为准）
- 防护等级：IP20
- 出货电量：约 40% SOC

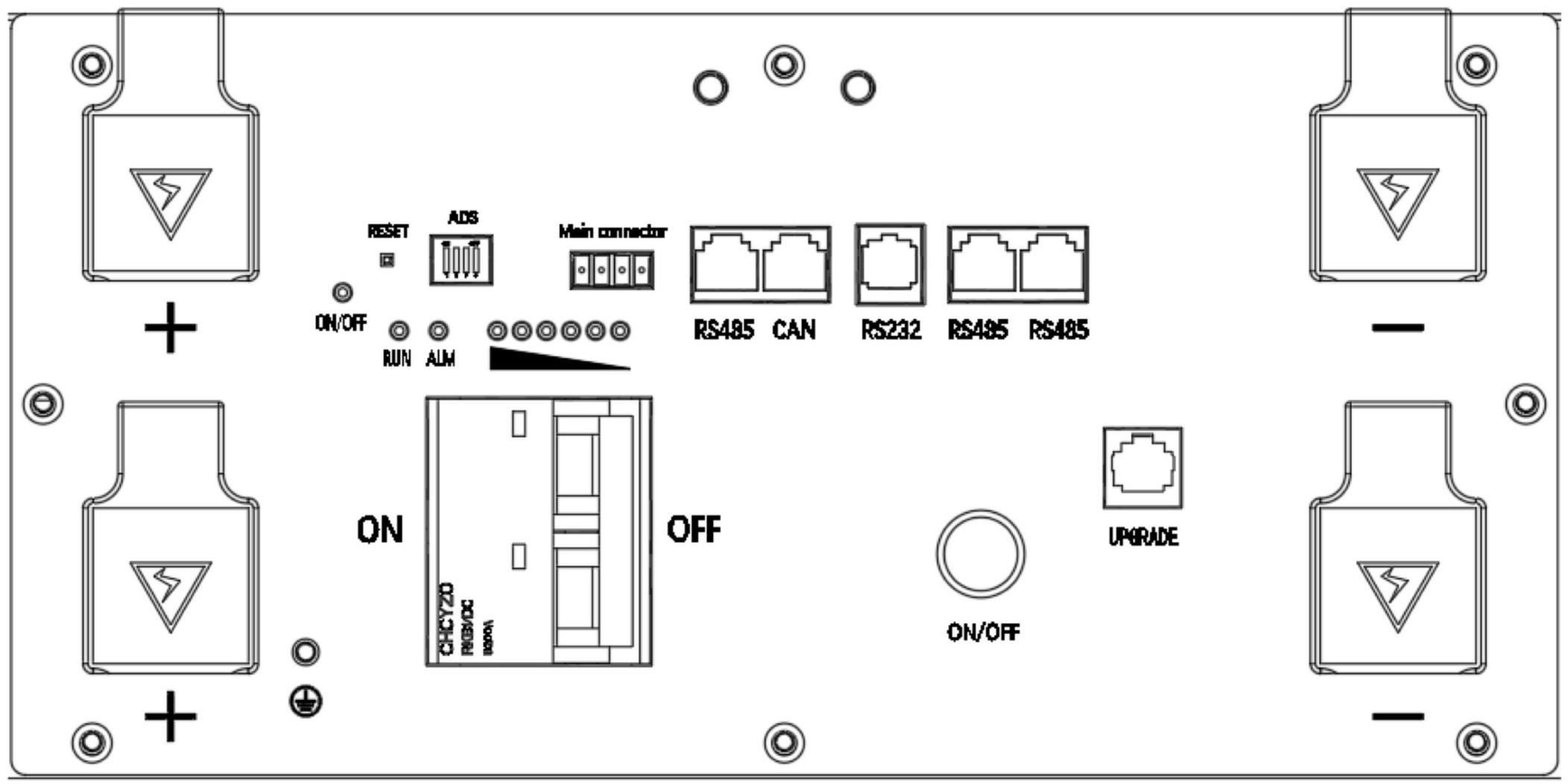

三、面板结构与接口定义
| 序号 | 功能说明 | 丝印标识 | 备注 |
| 1 | 连接端子 | - | 正极接口 |
| 2 | 连接端子 | - | 负极接口 |
| 3 | 地线接口 | GND | M4 规格 |
| 4 | 复位按钮 | RESET | 复位重置功能 |
| 5 | 拨码开关 | ADS | - |
| 6 | 干接点 | Main connector | - |
| 7 | RS485 通信口 | RS485 | 常规通信 |
| 8 | CAN 通信口 | CAN | 常规通信 |
| 9 | RS232 通信口 | RS232 | 常规通信 |
| 10 | 并机通信口 | RS485A/RS485B | RS485 并机专用 |
| 11 | 弱电开关 | ON/OFF | 主开关 |
| 12 | 指示灯 | - | 电量显示 |
| 13 | 指示灯 | RUN | 运行状态指示 |
| 14 | 指示灯 | Alarm | 告警状态指示 |
| 15 | 断路器开关 | ON | 断路器合闸 |
| 16 | 断路器开关 | OFF | 断路器分闸 |
四、核心电池技术规格（@25℃）
| 项目 | 技术参数 |
| 标称容量 | 314Ah |
| 最小容量 | 314Ah |
| 标称能量 | 16.076KWh |
| 电芯组合结构 | 16S1P |
| 额定电压 | 51.2V |
| 放电终止电压 | 43.2V |
| 标准充电最高电压 | MAX 58.4V |
| 推荐充电电流 | ≤60A |
| 最大持续充电电流 | 200A |
| 标准放电电流 | 60A |
| 推荐放电电流 | ≤100A |
| 最大持续放电电流 | 200A |
| 峰值放电电流 | 250A@100ms> |
| 电池内阻 | ≤30mΩ |
| 工作海拔 | ≤3000 metre |
| 工作湿度 | 5%~95% |
| 放电工作温度 | -10°C~60°C |
| 充电工作温度 | 0°C~45°C |
| 产品认证 | UN38.3、MSDS |
| 通信接口 | RS-485/RS-232/CAN，可选装 Wi-Fi 和蓝牙 |
| 逆变器通信协议 | 全协议可选 |
五、电气性能指标（测试条件：25℃、湿度 45%~75%）
- 额定容量：经标准充电后，0.2C 放电至截止电压，容量≥314Ah
- 初始内阻：50% SOC 条件下，1kHz AC 测试，内阻≤30mΩ
- 短路保护：0.1Ω 电阻短接正负极，电池自动断开负载
- 放电温度特性：不同温湿度下放电容量保持率≥70%（-10℃）、≥85%（0℃）、≥100%（25℃）、≥95%（55℃）
- 常温放电性能：25℃下，0.2C 放电容量≥额定容量 100%，1C 放电容量≥额定容量 95%
- 容量保存率：开路放置 28 天，保持容量 > 90%，标准充电后恢复容量 > 95%
- 循环寿命：DOD80% 条件下，循环次数≥6000 次（0.5C 充放电，静置 1h 循环）

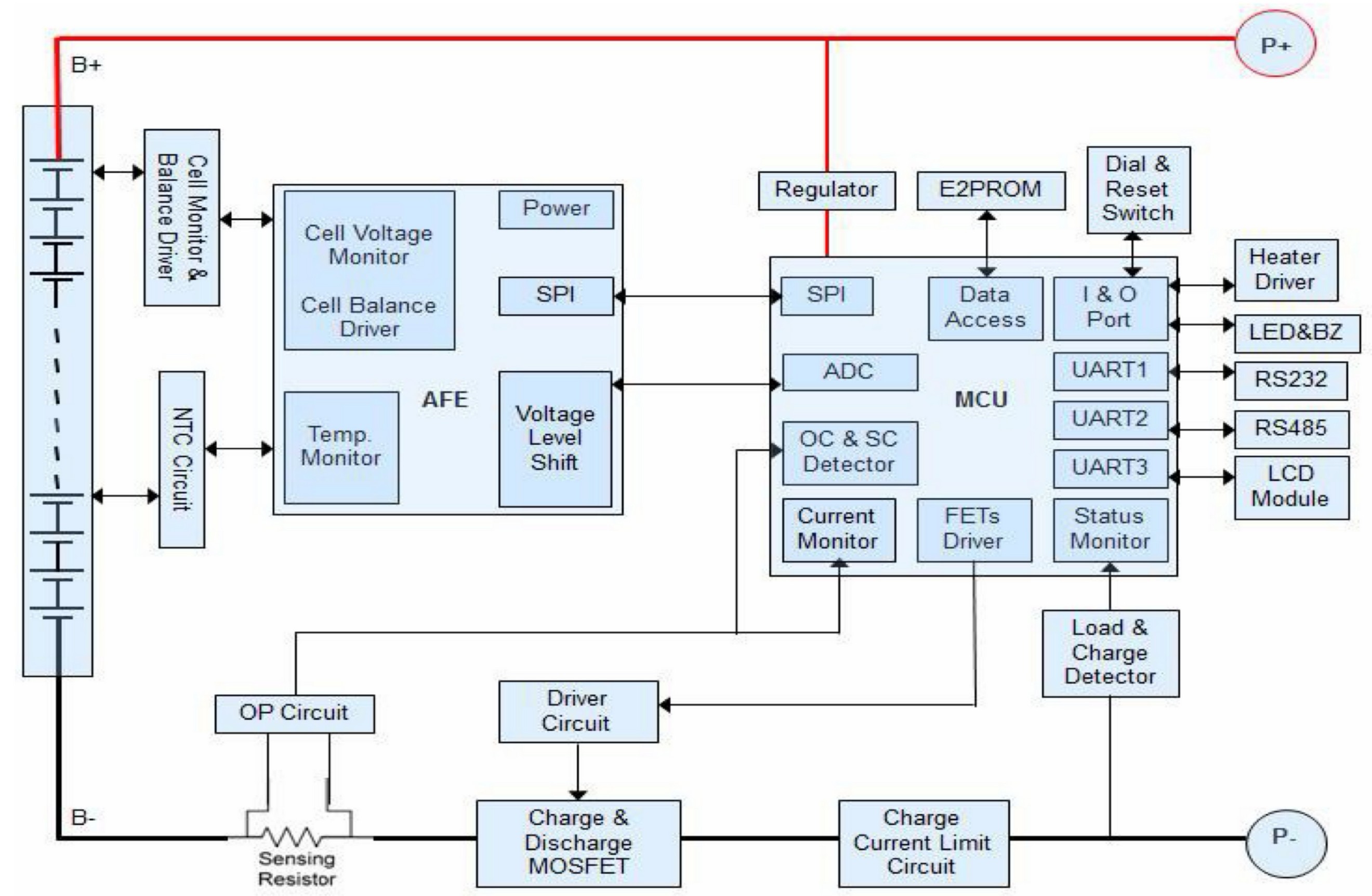

六、BMS 保护电路核心参数（出厂默认，均支持定制调节）
（一）单体过充 / 过放保护
| 保护类型 | 告警参数 | 保护参数 | 延时 | 解除参数 |
| 单体过充 | 3550mV（3.50-3.60V 可设） | 3650mV（3.60~3.75V 可设） | 1.0S（0.5~2.0S 可设） | 电压 3400mV（3.4~3.5V 可设）；SOC 1A |
| 单体过放 | 2800mV（2.5~3.0V 可设） | 2700mV（2.3~2.7V 可设） | 1.0S（0.5~2.0S 可设） | 电压 2950mV（2.5~3.0V 可设）；接入充电器激活 |
（二）总体过充 / 过放保护
| 保护类型 | 告警参数 | 保护参数 | 延时 | 解除参数 |
| 总体过充 | 56V（55~58V 可设） | 58.4V（57~58.4V 可设） | 1.0S（0.5~2.0S 可设） | 电压 54.0V（54~56.0V 可设）；SOC 1A |
| 总体过放 | 44.8V（44.8~50V 可设） | 40V（40~47V 可设） | 1.0S（0.5~2.0S 可设） | 电压 47.2V（43.2~48.0V 可设）；接入充电器激活 |
（三）过流 / 短路保护
| 保护类型 | 告警参数 | 保护参数 | 延时 | 解除参数 | 备注 |
| 充电过流 | 205A（200~205A 可设） | 210A（210~220A 可设） | 1.0S（0.5~2.0S 可设） | 1min 后自动解除；放电电流 > 1A | 连续 10 次锁定，不自动解除 |
| 放电过流 1 | 205A（201~205A 可设） | 210A（210~220A 可设） | 1.0S（0.5~2.0S 可设） | 1min 后自动解除；充电电流 > 1A | 连续 10 次锁定，不自动解除 |
| 放电过流 2 | - | ≥250A（220~250A 可设） | 100mS（50~500mS 可设） | 1min 后自动解除；充电电流 > 1A | 连续 10 次锁定，不自动解除 |
| 短路保护 | - | ≥350A | ≤300uS | 接入充电器解除 | - |
七、产品使用规范
安装步骤
Matters need attention
七、产品使用规范
- 单只电池可直接投入使用；
- 并联使用时，需将每只电池按标准充电方式充满后再并联；
- 电池最大并联数量不超过 15 个；
- 标准充电方式：CC (0.2C) CV (58.4V) 模式充电至电流降至 0.02C，随后静置 1h；
- 需使用配套或符合专用锂电池标准的充电设备充电。
八、运输与存储要求
（一）存储要求
- 长期存储 SOC 保持 30%~50%，高电量存储会加速容量衰减；
- 存储环境要求：
- ≤1 个月：-10~+60°C、5~75% RH；
- ≤6 个月：-5~+45°C、5~75% RH；
- 推荐环境：15~+35°C、5~75% RH；
- 闲置电池每 6 个月需完成一次充放电循环。
（二）运输要求
- 装卸过程禁止摔落、撞击；
- 堆积不超过 5 层，禁止翻转，保证电池正面朝上。
九、安全警示与注意事项
（一）核心警告
- 电池远离热源、高压场所，避免长时间日光暴晒；
- 严禁将电池投入水或火中，严禁金属短接正负极；
- 接线时禁止正负极接反；
- 避免电池受到剧烈震动、冲击，禁止撞击、摔落、踩踏；
- 未经厂家许可与指导，严禁私自拆卸、组装电池；
- 禁止与其他厂家、类型、型号的电池混合使用。
（二）使用注意
- 高温环境使用 / 存储会导致电池发热、起火或寿命降低；
- 电池放电至终止电压后，需在 15 天内及时充电；
- 电池出现异味、变色、异响、漏液、严重变形等异常时，立即停止使用；
- 若电解液泄露溅入皮肤 / 眼睛，立即用清水冲洗并就医；
- 将电池放置在儿童、宠物接触不到的位置；
- 未按本规范操作造成的电池损坏或意外，本公司不承担相关责任。
